Белоу уплътнителен портал клапан

Описание на продукта：

Микрофибър сплетен низ

Цена: Цената се променя поради спецификации、материални разходи и обменен курс. Моля, дайте ми вашата информация за контакт, ще актуализирам най-новата цена за вас

Въведение в Белоу Запечатани клапани

Белоните уплътнителни клапани се използват в приложения, където херметична стягане е от съществено значение, за да се предотврати всяко възможно изтичане на процес течност в атмосферата, където течността е особено опасна (отровна, агресивна, радиоактивна). SUNAWE ВЕНТИЛИ е специализирана в портални клапани с белони уплътнения, по-специално в производството на:

Клапани с голям диаметър (напр. 48"порта) нормално за приложения с ниско налягане (обикновено клас 300 ANSI)

Клапани със средно малък диаметър (напр от 1/2" до 12") нормално за приложения с високо налягане (клас 600, 900, 1500, 2500 ANSI)

И в двата случая конструкцията на белоните и неговата монтажна система към други компоненти на клапана са от съществено значение, по-специално за устойчивостта на белоните, която е подложена на работно налягане на течностите от външната страна.

Използваните материали са всички степени, които обикновено се изискват от различните услуги: отлята или кована въглеродна стомана, ниско сплавна стомана, аустенитна стомана (AISI 316L, AISI 321) или никелови сплави (INCONEL 600, INCONEL 718). Белоните са хидроформирани до форма. Белоните материали обикновено са AISI 316L, INCONEL 625, INCONEL 718). SUNAWE КЛАПАНИ белони уплътнителни клапани винаги се доставят със система за опаковане (стебло опаковане) за безопасност вторично уплътнение.

SUNAWE КЛАПАНИ белони уплътнителни клапани също са тествани в къщата за беглец емисии. Стандартът за изпитване е ISO 15848, който изисква клапанът да бъде притиснат с хелий газ. Клапанът Gate е под налягане на около 150 Bar. Например клапанът след това е отворен цикъл при стайна температура 250 пъти общо и 250 пъти общо при 400°C. Хелиевите течове се откриват с подходящ детектор за изтичане на хелий газ, наречен sniffer.

Течове се проверяват при тялото-тобонен джойнт при аварийна система за опаковане на стъблото. Изпитването на опаковъчна система се извършва чрез създаване на вакуум около района. Процентите на течове са по-малко от 10 при минус шест измервателни единици за опаковъчна система и 50 части на милион за тялото до капака на ставата. Тестът квалифицира клапаните bellow seal gate с подобна конструкция за всички класове налягане под тестваните едно и стъбло размери, които са не по-малко от половината или над два пъти от тествания клапан.

Течът в различни точки в тръбопроводите, открити в химическите централи, създава емисии. Всички такива точки на изтичане могат да бъдат открити с помощта на различни методи и инструменти и трябва да бъдат отбелязани от инженера на завода. Критични точки на изтичане включват фланци уплътнение фуги и клапана / помпа жлеза опаковка и т.н. Днес химическата процесна промишленост се насочва към по-безопасна технология за по-добра защита на околната среда и тя се превърна в отговорност на всеки процесен инженер да проектира растения, които ограничават щетите за околната среда чрез предотвратяване на изтичане на всякакви токсични химикали.

Изтичането от жлезата на Клапана или кутията за плънка обикновено е грижа за поддръжката или инженера на растенията. Това изтичане означава:

а) Загуба на материал б) Замърсяване на атмосферата в) Опасно за служителите на растенията.

Например, вземете случая на изтичане на пара през Жлезата на Клапана. При 150 PSI, клирънс от само 0.001" през жлезата ще означава изтичане в размер на 25 lb /час. Това се равнява на загуба от 1,2 USD на осем часова смяна, или 1100 USD годишно. По същия начин, мъничък спад от 0,4 мм диаметър в секунда води до загуба от около 200 литра годишно скъпострувано масло или разтворител. Това изтичане може да бъде намалено значително с помощта на пъпа уплътнение Valve. Тази статия сега ще разгледа изграждането и експлоатацията на уплътнението на белотата.

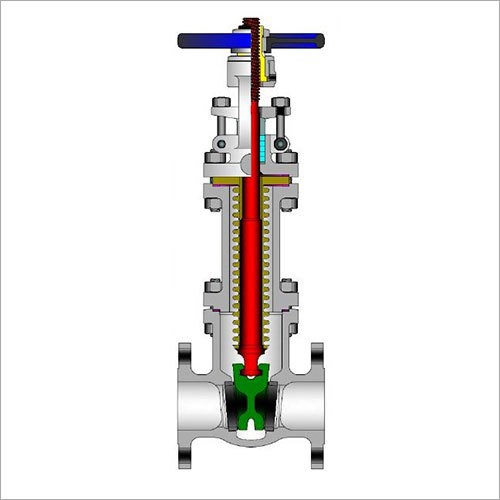

Бело строителство

Касетата с белота е заварена както към Капака на клапана, така и до стъблото на Клапана. Касетата с белоус има редица конволюции и тези конволюции стават компресирани или разширени в зависимост от движението на Valve stem. (Научно погледнато белоните се компресират, когато Клапанът е в отворено положение и се разширява, когато Клапанът е в затворено състояние). Важно е правилно да инсталирате Телата на Клапана. Белота може да бъде запечатана за Клапаните по два различни начина. Първо, белота може да бъде заварена до стъблото на Клапана в горната част и тялото на Клапана на дъното. В този случай течността на процеса се съдържа вътре в белона или във втори метод белота се заварва до стъблото на Клапана в долната част и тялото на върха. В този случай течността на процеса се съдържа в ануларната област между Капака на клапана и белота (отвън).

Белотата е критичен компонент и образува сърцето на пъпа уплътнение Клапани. За да се избегне всяко усуване на белота Клапанът трябва да има стъбло само с линейно движение. Това може да се постигне с помощта на така наречената ръкав-гайка при порция Yoke на капака на клапана. Върху ръкав-гайката е монтирано ръчно колело, което ефективно прехвърля ротативно движение на ръчното колело в линейно движение в стъблото на Клапана.

Типове белони

Има два основни вида бело: Кованият белоу и Завареният белоу. Белоните от оформен тип се правят от търкаляне на плосък лист (тънко стенно фолио) в епруветка, която след това надлъжно се фузират заварени. Тази тръба впоследствие се образува механично или хидростатично в белоус със заоблени и широкоразпространени гънки. Завареният листен тип белоум се прави чрез заваряване шайба подобни плочи от тънък метал заедно както при вътрешната, така и външната обиколка на шайбите - като плочи. Завареният листен белоум има повече гънки на единица дължина в сравнение с кованите белони. По този начин, за една и съща дължина на инсулт, ковани белони са два до три пъти по-дълги от техните заварени листни колеги.

Съобщава се, механично ковани белони се провалят на случайни петна, докато завареният лист обикновено се проваля при или близо до заварка. За да се осигури пълно проникване на белокраища и край колер заваряване е препоръчително да се изфабрикуват с помощта на микро плазмени заваряване.

Дизайн на белотата

Многопластовият дизайн на белоните е предпочитан за работа с течности с по-високо налягане (като цяло два или три plies на металната стена). Два шперплат бело може да увеличи рейтинга си на налягане с 80% до 100% в сравнение с един шперплат с еднаква дебелина. Като алтернатива, ако се използва единичен шперплат с дебелина, еквивалентен на рейтинг под налягане от два шперплат белота, дължината на инсулта се намалява. По този начин многошленовият дизайн на белота предлага отчетливо предимство пред един единствен шперплат. Ясно е, че белотата подлежи на умора от метал и тази умора може да предизвика заварка недостатъчност. Животът на умората на белотата е засегнат от материала на строителството, техниката на изработка, дължината на инсулта и честотата на инсулта, в допълнение към обичайните параметри като температура на течността и налягане.

Материали за белота

Най-популярният материал от неръждаеми белони е AISI 316Ti които съдържат Titanium, за да издържат на високи температури. Алтернативно, Inconel 600 или Inconel 625 подобряват силата на умора и устойчивостта на корозия в сравнение с белоните от неръждаема стомана. По същия начин Hastalloy C-276 предлага по-голяма устойчивост на корозия и сила на умора от Inconel 625. Устойчивостта на умора може да се подобри чрез използване на система за умножаване на белоните и намаляване на дължината на инсулта; това може значително да увеличи срока на експлоатация на белоните.

Опции за клапани

Най-често срещаните типове Клапани, които трябва да бъдат снабдени с уплътнения на белотата, са дизайните на портата и земното кълбо (вж. фигура 1). Те са много подходящи за употреба с белони поради вътрешната им конструкция и аксиалното движение на стъблото на Клапана.

Въз основа на наличната информация, изглежда, че текущата пъп уплътнение Клапани диапазон по размер от 3 мм NB до 650 мм NB. Рейтингите за налягане се предлагат в от ANSI 150# до 2500#. Материалните опции за Клапаните включват въглеродна стомана, неръждаема стомана и екзотични сплави.

Приложения

Heat Transfer media: горещото масло се използва често в отрасли като синтетични влакна / POY (Частично ориентирана прежда). Винаги обаче съществува риск от пожар поради разливане на горещо масло върху силно възпалени химикали. Ето, bellow уплътнение Клапани могат да спрат изтичането.

Вакуум / ултра висок вакуум: някои приложения изискват вакуумна помпа за непрекъснато извличане на въздух от тръбопровод. Всеки конвенционален Клапани, инсталирани на тръбопровода, може да позволи на външния въздух да влезе в тръбопровода старателно кутията за плънка Valve. Оттук и пъпното уплътнение Valve е единственото решение за предотвратяване на преминаването на въздух през кутията за плънка.

Силно опасни течности: за медии като хлор (виж фигура 2), водород, амоняк и фосген, пъпът уплътнение Valve е идеален дизайн като изтичане през жлезата е тотално елиминиран.

Ядрена централа, тежка водна централа: в случаите, когато изтичането на радиация трябва да бъде предотвратено по всяко време, пъпът уплътнение Valve е крайният избор.

Скъпо струващи течности: в някои приложения течове трябва да бъдат избегнати просто заради високата цена на течността. Тук една икономическа оценка често благоприятства използването на пъпа уплътнение Клапани.

Екологични стандарти: по целия свят стандартите по отношение на емисиите и околната среда стават все по-строги ден след ден. Следователно за дружествата може да бъде трудно да се разширят в рамките на съществуващи помещения. С използването на bellow уплътнение Клапани, разширяване без допълнителни щети на околната среда е възможно.

Ние сме професионален Bellow Seal Gate Valve производители в Китай. Можем да осигурим най-добрата Bellow Seal Gate Valve за продажби и конкурентна цена. Ако търсите Bellow Seal Gate Valve доставчик, ние сме добър избор. Свържете се с нас, за да купитеСилдБелоу Тюлен Гейт Клапан.
